行业现状
传统人工基坑监测方案
传统人工基坑监测方案
数名监测人员每一至两天用搬运多种仪器到现场读数、采集数据,隔天生成报表,分析基坑情况。监测范围小、工作量大、效率低,存在明显的监测延时、人为测量误差、数据缺失等漏洞,因此无法及时指导工程安全实施
市面上自动化基坑监测方案
市面上自动化基坑监测方案
市面上全自动监测需多种传感器,结合物联网、大数据和云计算等技术手段,远程自动实时采集基坑数据。具备精度高、自动化性能好、实时测量等特点,可以准确及时地反应变形情况。但是系统成本过高,经济效益太低,这也是自动化监测系统始终无法快速发展的一个重要原因
鹰腾自动化基坑监测方案
鹰腾自动化基坑监测方案
鹰腾自动化基坑监测系统能够实现自动且实时的采集,传输,计算,准确提供基坑预警信息,24小时实时监测,提醒现场提前关注预警方位,及时采取加固措施,降低基坑安全风险,特别适用于人工无法长时间作业的某些特殊环境,大大降低了人力成本,系统监测具有运维成本低,经济效益高,易推广等特点
监测执行标准
《建筑基坑工程监测技术规范》(GB 50497-2009)
《建筑基坑支护技术规程》(JGJ 120-2012)
《工程测量规范》(GB 50026-2016)
《建筑物沉降监测方法》( DGJ 32/J18-2006 )
《建筑地基基础设计规范》(GB 50007-2011)
《建筑地基基础工程施工质量验收规范》(50202-2018)
《建筑变形监测规范》(JGJ 8-2016)
国家法律法规、地方现行规范及行业标准
《岩土工程监测规范》(YS 5229-1996)
《本项目基坑支护工程施工图设计》
监测内容
监测内容仪器型号优势
基坑位移监测位移监测仪
  1. 图片回传,可在瞬间精确记录下被摄物体的信息及点位信息
  2. 可用于规则、不规则或不可接触物体的变形监测
  3. 远程视频实时监控,自动完成数据采集、分析、计算、成图等各项功能,响应快,精度高
  4. 录像,相片上的信息丰富、客观又可长久保存,有利于进行变形的对比分析
  5. 24小时全天候监测,太阳能供电,节能环保,价格低廉,监测工作简便、快速、安全
基坑沉降监测位移监测仪
周边环境沉降监测位移监测仪
管道沉降监测位移监测仪
地下水位监测自动式水位计精度高,量程大
支撑力监测振弦式钢筋测力计精度高、受振动影响小
锚索应力监测振弦式锚索应力计安装便捷、抗干扰能力强
深层水平位移监测运动式测斜仪运动式测量,一个传感器可监测所有深度,使成本大大降低

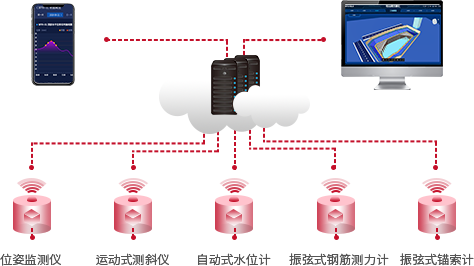

监测拓扑示意图
基坑监测拓扑示意图
自主研发的数据采集模块:负责变形监测原始数据的采集
4G通讯模块数据传输子系统:负责传感器系统所采集数据实时的传输到控制中心,根据系统的特点,本系统采用无线高频的方式进行数据传输
辅助支持系统:由自动化智能监控平台,其辅助整个4G自动化监测系统正常运行的设备组成,包括供电、综合布线及外场机柜等子系统

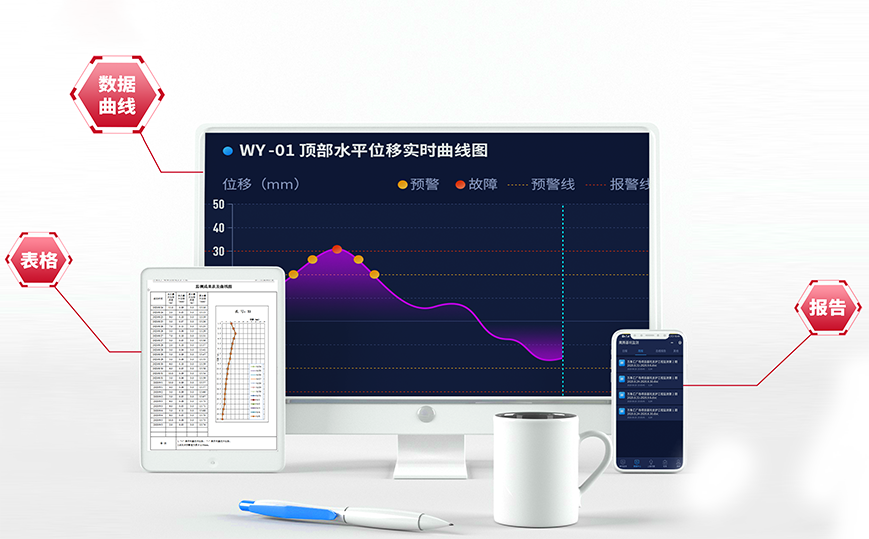

自动化智能监控平台
基坑自动化智能监控平台
监控平台8大优势
24小时实时监测
24小时实时监测
不间断实时监测,无需人工现场采集数据,提高了工作效率
数据实时自动上传
数据实时自动上传
数据实时自动上传,无需人工采集数据,无需二次换算,所见即所得
自动生成监测报告
自动生成监测报告
数据报告每日自动生成,支持一键下载,无需计算排版,轻松快捷
监测数据丰富准确
监测数据丰富准确
综合多种监测参数,耦合分析、智能绘图,及时了解整体运行情况
监测结果自动推送
监测结果自动推送
监测结果实时显示发布,定期将监测报表推送给用户
支持多终端查看
支持多终端查看
支持手机、ipad、 PC等不同终端查询方式,真正做到运筹帷幄,掌控千里
多重分级报警
多重分级报警
系统自动进行预报警,并通过短信微信等方式及时传达,并对结构当前状态进行安全评估
智能评估分析
智能评估分析
通过丰富的数据与计算结果进行对比,了解结构的实际状态变化发展趋势
