行业现状
传统边坡监测方案
修建铁路、公路等工程过程中，有边坡滑移灾害的隐患。例如一些铁路、公路，因修建时大力爆破、强行开挖，边坡失去支撑而未进行监测预警和及时治理，对交通和人身安全形成危害。传统人工大坝监测系统由于受到气候、坏境、安全等因素的制约，不能及时、准确的了解边坡安全相关数据
市面上自动化边坡监测方案
边坡自动化监测系统不仅能克服外部因素，更能全天候、实时监测，保证边坡安全。确保边坡实时长期处于安全受控状态，最大程度发挥边坡工程的经济效益。但是系统成本过高,经济效益太低,这也是自动化监测系统始终无法快速发展的一个重要原因
鹰腾自动化边坡监测方案
鹰腾自动化智能监测系统将沉降和倾角监测作为边坡长期监测的手段，通过监测资料分析，得到边坡变形的各种特征信息，分析其动态变化规律，对边坡的安全性进行判断和预警。监测系统可实现自动上传、报告推送，24小时实时监测，确保边坡工程的施工、运营期都处于实时监控的范围内
监测执行标准
《岩土工程监测规范》(YS5229-96)
《工程测量规范》(GB50026-2007)
《建筑变形测量规程》(JGJ 8-2007)
《滑坡防治工程勘察规范》(DZT0218-2006)
《建筑边坡工程技术规范》(GB50330-2013)
《土石坝安全监测技术规范》(SL 551-2012)
《公路路基设计规范》(JTG D30-2015)
监测内容
| 监测内容 | 仪器 | 型号 | 部位 | 优势 |
| 温度 | 温度传感器 | 结构附近或结构内部 | 安装方便、体积小巧 | |
| 雨量 | 振弦式雨量计 | 边坡空旷处 | 实时自动监控、可靠性好、性价比高 | |
| 表面沉降 | 位移监测仪 | 边坡关键位置 | 精度高、二维监测、动态响应好 | |
| 表面相对变形 | 位移监测仪 | 边坡表面 | 精度高、二维监测、动态响应好 | |
| 不均匀沉降 | 位移监测仪 | 边坡表面 | 精度高、二维监测、动态响应好 | |
| 土体深部位移 | 运动式测斜仪 | 关键部位的测斜管 | 高灵敏度、高稳定性、抗干扰能力强、防水耐用 | |
| 挡土墙的变形 | 运动式测斜仪、振弦式裂缝计 | 倾斜或者有裂缝部位 | 实时自动监测、高精度、高稳定性 | |
| 挡土墙混凝土表面应变 | 振弦式应变计 | 挡土墙重要部位 | 安装方便、体积小巧 | |
| 土体压力 | 振弦式土压力盒 | 土体内 | 精度高、灵敏度高 | |
| 孔隙水压力 | 振弦式空隙水压力 | 土体内 | 实时自动监测、高精度、高稳定性 |

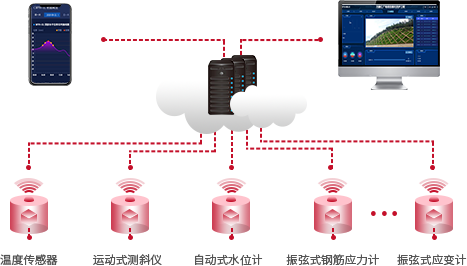

监测拓扑示意图
自主研发的数据采集模块：负责变形监测原始数据的采集
4G通讯模块数据传输子系统：负责传感器系统所采集数据实时的传输到控制中心，根据系统的特点，本系统采用无线高频的方式进行数据传输
辅助支持系统：由自动化智能监控平台，其辅助整个4G自动化监测系统正常运行的设备组成，包括供电、综合布线及外场机柜等子系统

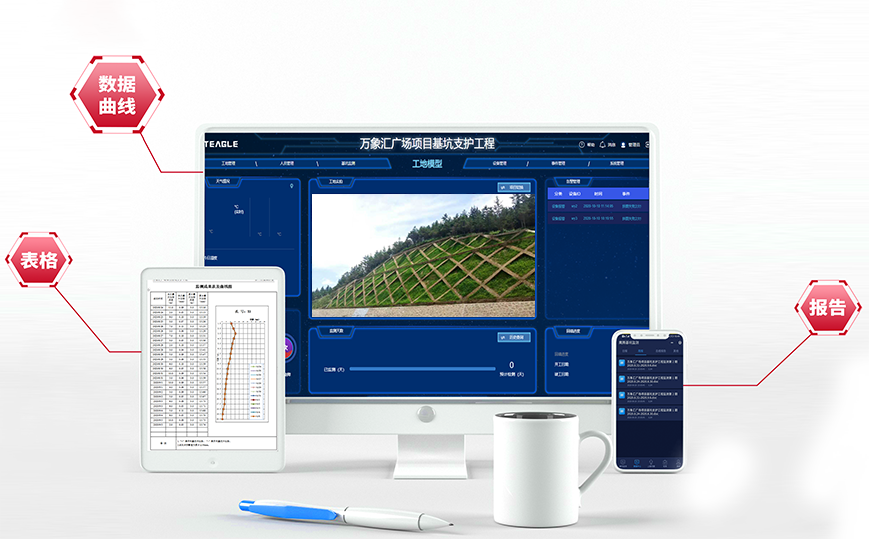

自动化智能监控平台
监控平台8大优势
24小时实时监测
不间断实时监测，无需人工现场采集数据，提高了工作效率
数据实时自动上传
数据实时自动上传,无需人工采集数据,无需二次换算,所见即所得
自动生成监测报告
数据报告每日自动生成,支持一键下载,无需计算排版,轻松快捷
监测数据丰富准确
综合多种监测参数，耦合分析、智能绘图,及时了解整体运行情况
监测结果自动推送
监测结果实时显示发布，定期将监测报表推送给用户
支持多终端查看
支持手机、ipad、 PC等不同终端查询方式，真正做到运筹帷幄，掌控千里
多重分级报警
系统自动进行预报警，并通过短信微信等方式及时传达，并对结构当前状态进行安全评估
智能评估分析
通过丰富的数据与计算结果进行对比，了解结构的实际状态变化发展趋势
